Ako dodávateľ okrúhlych prútov chápem kritický význam merania okrúhosti pri zabezpečovaní kvality a výkonu našich výrobkov. Roundness je základná geometrická charakteristika, ktorá priamo ovplyvňuje funkčnosť a trvanlivosť okrúhlych prútov v rôznych aplikáciách, ako sú hydraulické valce, automobilové komponenty a precízne machinérie. V tomto blogovom príspevku budem zdieľať niektoré spoločné metódy a techniky na meranie okrúhleho kruhového prútu spolu s ich výhodami a obmedzeniami.
Prečo záleží na meraní okrúhle
Predtým, ako sa ponoríte do metód merania, je nevyhnutné pochopiť, prečo je meranie okrúhle rozhodujúce. Overova prút so zlou okrúhosťou môže viesť k niekoľkým problémom vrátane:
- Znížený výkon: V aplikáciách, kde sa okrúhla tyč musí presne zapadnúť do párenia, ako je ložisko alebo rukáv, môže zlá zaoblená doba spôsobiť nadmerné opotrebenie, hluk a vibrácie, čo nakoniec zníži výkon a životnosť komponentov.
- Zvýšené trenie: Non - kruhová tyč môže počas prevádzky zvýšiť trenie, čo vedie k vyššej spotrebe energie a potenciálnemu prehriatiu systému.
- Problémy s montážou: Pri zostavovaní komponentov sa tyč s nesprávnym zaoblenom nemusí správne zmestiť, čo spôsobuje problémy so zarovnaním a sťažuje proces montáže a čas - náročný.
Bežné metódy merania okrúhle
1. Meranie stromu
Jedným z najjednoduchších a najbežnejších spôsobov zmerania okrúhleho prútu je použitie strmeňa. Celiper je ručne držaný merací nástroj, ktorý sa môže použiť na meranie priemeru tyče v rôznych bodoch pozdĺž jej obvodu.
- Ako to funguje: Umiestnite čeľuste strmene okolo tyče na rôzne polohy a vykonajte merania viacerých priemerov. Ak je tyč dokonale okrúhla, všetky merania by mali byť rovnaké. Rozdiel medzi maximálnym a minimálnym meraním priemeru je indikácia chyby Roundness.
- Výhody:
- Jednoduchosť: Ulíčiky sa ľahko používajú a nevyžadujú rozsiahly tréning.
- Prenosnosť: Sú malé a ľahké, vďaka čomu sú vhodné pre merania lokality.
- Obmedzenia:
- Nízka presnosť: Merania stromu sú vystavené ľudskej chybe a presnosť je zvyčajne obmedzená na niekoľko desatín milimetra.
- Obmedzené informácie: Poskytujú iba hrubý odhad okrúhosti a neposkytujú podrobné informácie o tvaru tyče.
2. Meranie indikátora vytáčania
Indikátor číselníka je ďalším široko používaným nástrojom na meranie okrúhle. Skladá sa z piest, ktorý sa pohybuje dovnútra a von, keď príde do kontaktu s povrchom tyče, a pohyb sa zobrazuje na číselníku.
- Ako to funguje: Namontujte tyč na rotujúcu príslušenku a umiestnite indikátor číselníka tak, aby sa piest dotkla povrchu tyče. Keď sa tyč otáča, indikátor vytáčania zaznamenáva variácie v povrchovom profile. Maximálne a minimálne hodnoty na číselníku predstavujú chybu okrúhleho vrcholu - do - údolia.
- Výhody:
- Vyššia presnosť: Indikátory vytáčania môžu poskytnúť presnejšie merania v porovnaní s strmeňmi s presnosťou až do niekoľkých mikrometrov.
- Skutočná - spätná väzba času: Umožňujú skutočné monitorovanie času okrúhle počas procesu merania.
- Obmedzenia:
- Vyžaduje sa zručnosť operátora: Presnosť merania závisí od zručnosti operátora pri nastavovaní príslušenstva a umiestnení indikátora vytáčania.
- Obmedzený rozsah merania: Ukazovatele vytáčania majú obmedzený rozsah merania a nemusia byť vhodné na meranie prútov s veľkým priemerom.
3. Koordinovaný merací stroj (CMM)
Súradnicový merací stroj (CMM) je vysoko presné a všestranné meracie zariadenie, ktoré sa dá použiť na meranie okrúhleho kruhovej tyče.
- Ako to funguje: CMM používa sondu na dotyk povrchu tyče na viacerých bodoch a zaznamenávajú sa súradnice týchto bodov. Dáta sa potom analyzujú pomocou špecializovaného softvéru na určenie okrúhleho tyče.
- Výhody:
- Vysoká presnosť: CMMS môžu poskytnúť mimoriadne presné merania s presnosťou až niekoľko nanometrov.
- Komplexné údaje: Môžu poskytnúť podrobné informácie o tvaru tyče, vrátane okrúhosti, valcovnosti a priamosti.
- Obmedzenia:
- Vysoké náklady: CMM je nákladné na nákup a údržbu.
- Komplexná prevádzka: Vyžadujú špecializované školenie na prevádzku a program a proces merania môže byť časovo náročný.
4. Nástroj na meranie okrúhle
Nástroj na meranie okrúhleho merania je špeciálne navrhnutý na meranie okrúhleho okrúhlych objektov. Zvyčajne sa skladá z rotujúcej tabuľky, senzora a jednotky na spracovanie údajov.
- Ako to funguje: Položte tyč na rotujúcu tabuľku a senzor meria vzdialenosť medzi povrchom tyče a referenčným bodom, keď sa tyč otáča. Dáta sa spracúvajú na výpočet chyby Roundness.
- Výhody:
- Vysoká presnosť a presnosť: Tieto nástroje sú navrhnuté špeciálne na meranie okrúhle a môžu poskytovať vysoko presné výsledky.
- Rýchle meranie: Môžu rýchlo zmerať guľatú tyč, vďaka čomu sú vhodné pre prostredie hromadnej výroby.
- Obmedzenia:
- Náklady: Nástroje na meranie okrúhleho merania môžu byť drahé, najmä pre modely s vysokou presnosťou.
- Obmedzená prenosnosť: Zvyčajne sú veľké a ťažké a nie sú vhodné pre merania lokality.
Faktory ovplyvňujúce meranie okrúhle
1. Povrchová úprava
Povrchová úprava tyče môže ovplyvniť presnosť merania okrúhle. Hrubý povrch môže spôsobiť, že merací prístroj poskytuje nekonzistentné hodnoty, zatiaľ čo hladký povrch poskytne spoľahlivejšie výsledky.
2. Teplota
Zmeny teploty môžu spôsobiť rozširovanie alebo kontrakt, čo môže ovplyvniť jej rozmery a okrúhosť. Je dôležité zmerať okrúhosť pri stabilnej teplote, aby sa zabezpečilo presné výsledky.
3. Vypaľovanie
Spôsob, akým je tyč kongresovaná počas procesu merania, môže tiež ovplyvniť presnosť. Ak tyč nie je správne vycentrovaná alebo podopretá, môže viesť k chybám merania.
Náš sortiment a zabezpečenie okrúhle

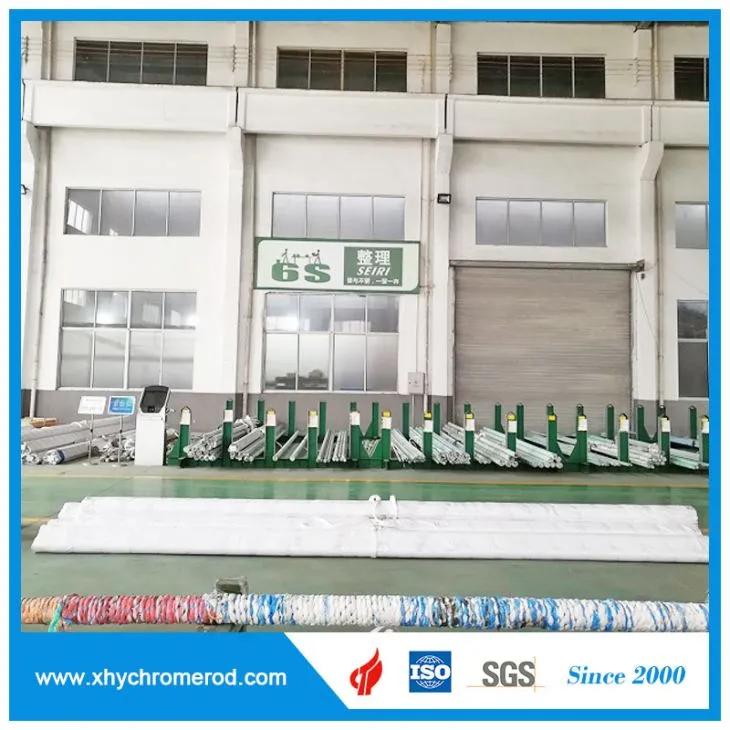

V našej spoločnosti ponúkame širokú škálu okrúhlych prútov vrátaneC45 Tvrdo leštená hydraulická piestová tyč s chrómom,Piestová tyč pre hydraulické valcea1045 Chrome Bar s prispôsobenou dĺžkou. Chápeme dôležitosť okrúhosti v týchto výrobkoch a používame pokročilé techniky merania, aby sme zaistili, že naše tyče spĺňajú normy najvyššej kvality.
Náš tím na kontrolu kvality vykonáva prísne merania Roundness na každej dávke tyčí pomocou štátu - - - umelecké vybavenie. Počas výrobného procesu vykonávame viac kontrol, aby sme včas zistili a opravili všetky problémy s okrúhosťou, čím sa zabezpečíme, že naši zákazníci dostávajú výrobky z najvyššej kvality.
Kontaktujte nás kvôli obstarávaniu a konzultácii
Ak ste na trhu s vysokými kvalitnými okrúhlymi prútmi a máte obavy z okrúhlych a iných aspektov kvality, vyzývame vás, aby ste nás kontaktovali. Náš tím odborníkov je pripravený vám pomôcť pri výbere správnych produktov pre vaše konkrétne aplikácie. Môžeme tiež poskytnúť podrobné informácie o našich procesoch merania Roundness a opatreniach na kontrolu kvality. Či už potrebujete malé množstvo pre prototyp alebo rozsiahlu objednávku na hromadnú výrobu, sme odhodlaní splniť vaše požiadavky.
Odkazy
- ASME Y14,5 - 2018, dimenzia a tolerancia
- ISO 1101: 2017, Špecifikácie geometrického produktu (GPS) - geometrická tolelecovanie - tvar, orientácia, umiestnenie a spustenie - out tolerancie
- „Základy dimenzionálnej metrológie“ od Davida Crolla
